CAMPI ELETTROMAGNETICI (CEM - NIR)
In base alla frequenza (numero di oscillazioni al secondo) le radiazioni generate da un campo elettromagnetico si distinguono in:
- radiazioni ionizzanti
-radiazioni non ionizzanti
All'interno delle radiazioni non ionizzanti si distinguono, per importanza applicativa, i seguenti intervalli di frequenza:
- Frequenze estremamente basse (pari a 50-60 Hz), la cui principale sorgente è costituita dagli (elettrodotti)
- Radiofrequenze (comprese tra 300 KHz e 300 MHz), le cui principali sorgenti sono costituite dagli impianti di ricetrasmissione radio/TV
-Microonde (con frequenze comprese tra 300 MHz e 300 GHz), le cui principali sorgenti sono costituite dagli impianti di telefonia cellulare e i ponti radio.

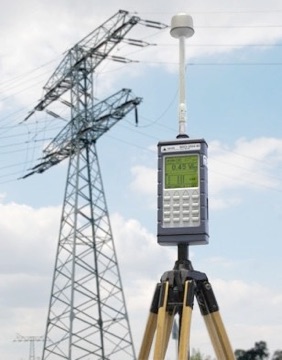

Gli elettrodotti sono composti da linee elettriche e cabine di trasformazione elettrica che generano campi elettromagnetici a bassa frequenza (generalmente 50Hz nella rete elettrica). Le linee elettriche si dividono in 3 grandi classi:
- alta tensione (380 kV, 220 kV e 132 kV): sono le sorgenti di campi elettromagnetici a bassa frequenza di maggior interesse per l’esposizione della popolazione
- media tensione (15 kV)
- bassa tensione (380 V e 220 V): sono le linee che portano l’energia nei luoghi di vita e di lavoro
Le linee elettriche a 132kV e a 15 kV non sono solo aeree esterne, ma possono anche essere interrate.
Le cabine di trasformazione, nelle quali la tensione viene trasformata da alta a media, o da media a bassa, si dividono in 3 tipologie:
- stazioni di trasformazione (riduzione di tensione da 380 kV e 220 kV a 132 kV)
- cabine primarie di trasformazione (riduzione di tensione da 132 kV a 15 kV)
-cabine secondarie di trasformazione MT/BT (riduzione di tensione da 15 kV a 380 V e a 220 V).
Gli impianti per la diffusione delle trasmissioni radiofoniche e televisive - normalmente collocati lontani dai centri abitati e posizionati su dei rilievi che godono di una buona vista sull'area servita - sono costituiti da trasmettitori di grande potenza (10-100 kW) e servono generalmente un'area molto vasta.
Questi impianti spesso ricevono il segnale da amplificare tramite collegamenti in alta frequenza, effettuati con impianti molto direttivi e di piccola potenza (<= 5 W), direttamente dagli studi di trasmissione. Sopra questi edifici, spesso collocati nei centri urbani, compaiono così antenne di foggia varia (generalmente parabole), che producono campi dello stesso tipo di quelli diffusi dai ripetitori, ma di intensità assai più contenuta e diretti in maniera da non incontrare ostacoli nel loro cammino.
Gli impianti radiotelevisivi, per le loro caratteristiche emissive e soprattutto per le potenze impiegate, costituiscono le fonti di inquinamento elettromagnetico ad alta frequenza più critiche, se installati nei pressi di abitazioni o comunque di ambienti frequentati dalla popolazione.

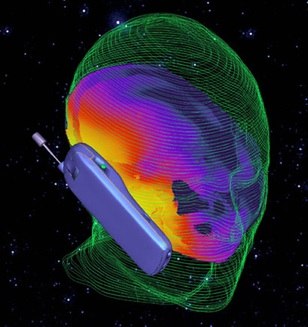

Gli impianti per la telefonia cellulare sono composti da antenne, generalmente montate su pali installati nel terreno o fissati al tetto degli edifici. Questi impianti sono distribuiti sul territorio in base alla densità della popolazione e sono quindi concentrati prevalentemente nelle aree urbane densamente abitate. Ogni impianto copre un'area molto ridotta (detta “cella”), infatti il numero di telefonate che l'impianto riesce a supportare contemporaneamente è limitato. Più aumenta la densità di utenti in un dato territorio, maggiore deve essere la sua suddivisione in celle, che diventano in questo modo più piccole: così nelle città è necessario avere molte antenne vicine tra loro.
Una caratteristica fondamentale delle trasmissioni per telefonia cellulare, diversamente da quelle per la diffusione radiotelevisiva, è la bidirezionalità delle comunicazioni che avvengono tra la rete delle stazioni radio base e i telefoni cellulari degli utenti.
Nonostante le dimensioni, talvolta molto appariscenti, questi impianti irradiano potenze relativamente contenute che vanno da 500 a meno di 50 W. La potenza emessa cresce quando il traffico telefonico è intenso, mentre quando questo è scarso si riduce fino a un valore minimo tipicamente di 15-50 W.
Le antenne dirigono la potenza impiegata soprattutto verso gli utenti lontani e in orizzontale; nelle aree sotto le antenne non si trovano dunque mai livelli elevati di campo elettromagnetico
INTRODUZIONE AI CAMPI ELETTROMAGNETICI (CEM)
GammaRay © Copyright 2022

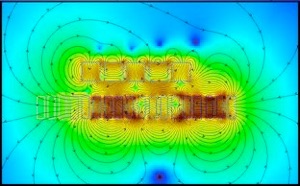

Alcuni esempi di simulazioni CEM da elettrodotti attraverso nostri codici di calcolo:
